Тихий отказ внутри вашего Edwards XDS35i: изношенный клапан газового балласта и комплект за 100 долларов, который решает проблему

1. Он отказывает не громко. Он отказывает медленно

Вот сценарий, который слишком хорошо знаком каждому инженеру по обслуживанию вакуумного оборудования. Час ночи, сублимационная сушилка подаёт сигнал тревоги, и камера не достигает заданного вакуума. Оператор проверяет всё: впускной фильтр чист, ток двигателя в норме, посторонних шумов нет. Насос выглядит безупречным. Но время откачки на 15 минут больше, чем на прошлой неделе.

Никто не подозревает клапан газового балласта. Он маленький, дешёвый и тихо отнимает производительность у вашего XDS35i задолго до того, как сработает какая-либо сигнализация.

2. Почему XDS35i настолько надёжен, что вы забываете о необходимости его обслуживания

Edwards XDS35i — это сухой спиральный насос: два зацепляющихся спиральных элемента, один неподвижный и один орбитальный, обметают последовательно уменьшающиеся серповидные камеры, сжимая газ от внешнего впуска к центральному выпуску, без масла и без контакта между движущимися поверхностями. Торцевые уплотнения компенсируют радиальный зазор. В результате получается чистый, свободный от углеводородов вакуум, благодаря которому этот насос стал выбором по умолчанию в лабораториях, аналитических приборах, сублимационных сушилках и лёгкой промышленной окраске.

Что скрывает такая архитектура — так это реальное ограничение: у сухого спирального насоса нет масляной плёнки, способной вымывать конденсат из камеры сжатия. Как только пар конденсируется внутри спирального насоса, он там и остаётся.

Основные параметры XDS35i

• Пиковая скорость откачки: 35 м³/ч (21 CFM)
• Предельный вакуум (без газового балласта): 0,01 мбар
• Предельный вакуум (с газовым балластом): 0,02 мбар
• Максимальное давление водяного пара на впуске: 35 мбар
• Производительность по водяному пару: 240 г/ч (при включённом газовом балласте)
• Максимальное непрерывное давление на впуске: 40 мбар
• Максимальное давление газового балласта на впуске: 0,5 бар (изб.)
• Уровень звукового давления: 57 дБ(А)

Этот показатель 240 г/ч по водяному пару существует только благодаря одному компоненту: клапану газового балласта.

3. Что на самом деле делает клапан газового балласта

Газовый балласт — это физика, а не магия. Всё сводится к давлению насыщенного пара и парциальному давлению.

Когда насос сжимает смесь, содержащую пары воды или растворителя, парциальное давление пара возрастает. Если оно достигает точки насыщения до того, как откроется выпускной клапан, пар конденсируется в жидкость внутри спиральной камеры — именно то, чего нельзя допускать в сухом насосе.

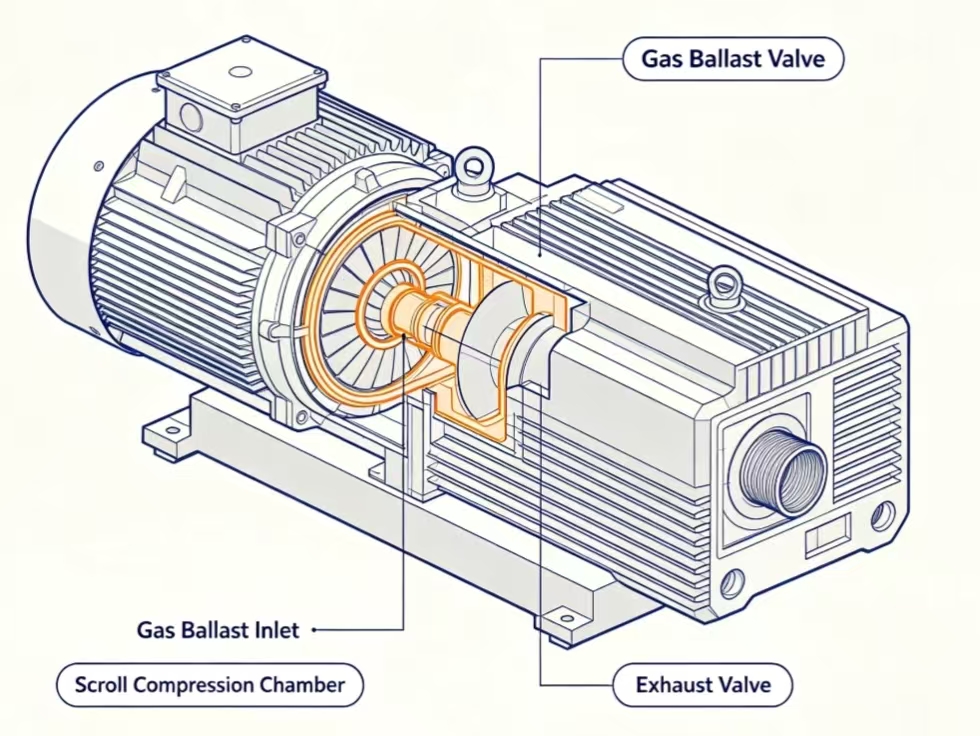

Клапан газового балласта решает эту проблему, впуская контролируемый поток сухого воздуха или азота в ступень низкого вакуума во время сжатия. Это повышает парциальное давление неконденсируемой фракции, удерживая пар выше точки насыщения. Когда открывается выпускной клапан (обычно при 1,05–1,2 бара абсолютного давления), пар выходит в виде газа в смеси с балластным воздухом, так и не сжижаясь.

Две вещи, в которых большинство операторов ошибаются

• Открытие газового балласта ухудшает вакуум. Да, и это сделано намеренно. При включённом балласте предельный вакуум падает с 0,01 до 0,02 мбар. Это не неисправность, а предусмотренный компромисс: вы жертвуете небольшим предельным вакуумом ради способности обрабатывать пар. Работа с балластом на сухом процессе «просто для подстраховки» — ненужный ущерб; а работа с паровым процессом без балласта — это путь к гибели насоса.
• Балласт работает лучше на прогретом насосе. Балластирование повышает рабочую температуру, а более высокая температура насоса дополнительно увеличивает способность обработки пара. Практика отрасли: запустите насос с открытым балластом примерно на 20–30 минут, чтобы прогреть его перед откачкой конденсируемого пара, а после паровой операции оставляйте балласт открытым ещё на 30–60 минут для удаления остаточной влаги из спиральной камеры. Это та же методика восстановления, которую Edwards рекомендует для спиральных насосов: прогон с балластом очищает камеру и восстанавливает предельный вакуум значительно быстрее, чем глушение впуска.

4. Что входит в комплект, и как правильно подобрать вариант

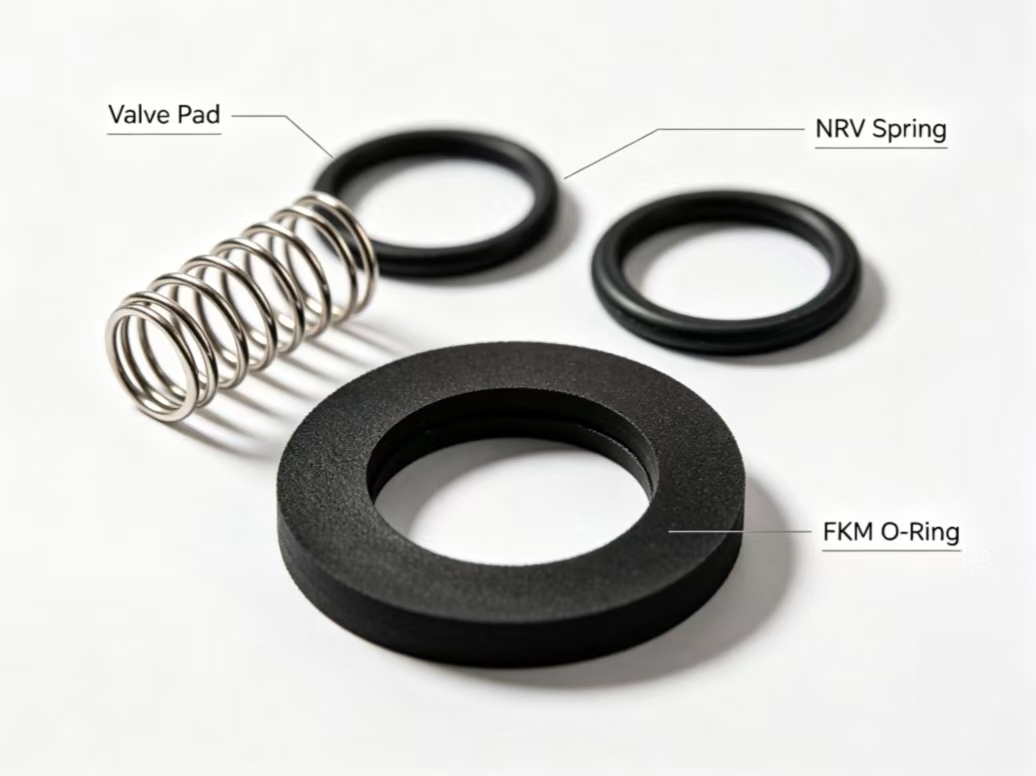

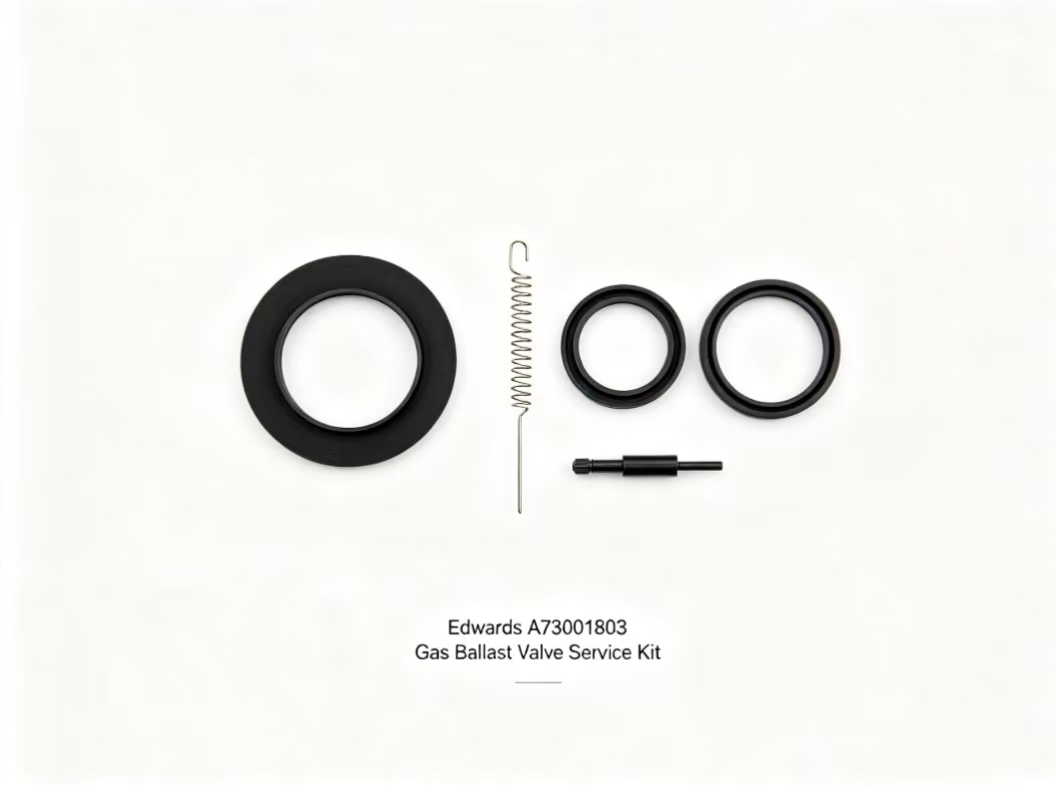

Комплект для обслуживания газового балласта A73001803 — это официальный комплект замены Edwards для клапана газового балласта XDS35i. В него входят клапанная прокладка, невозвратная пружина, два FKM O-кольца и вставка газового балласта — всё необходимое для полной замены клапана одним заказом вместо закупки отдельных деталей по разным позициям.

Одна критически важная линия выбора: если ваш насос относится к химически стойкому исполнению, XDS35iC или XDS35iCE, вам нужен комплект A73001815 с уплотнениями Chemraz. Chemraz — фторкаучук, который сохраняет работоспособность там, где стандартный FKM деградирует под воздействием агрессивных сред. Установка стандартного комплекта FKM на насос исполнения C — это ошибка совместимости, которая обязательно даст о себе знать. Перед заказом проверьте заводскую табличку и серийный номер насоса, а при сомнениях получите подтверждение по перекрёстной ссылке перед покупкой.

Если вы обслуживаете сухие спиральные насосы Edwards и хотите иметь надёжный источник OEM-эквивалентных сервисных комплектов с подбором по номеру детали и технической поддержкой по перекрёстным ссылкам перед заказом, свяжитесь с нами для уточнения наличия и сроков поставки. Подберите правильный комплект — и ваш XDS35i продолжит делать то, для чего он был создан: обрабатывать пар без простоев.
